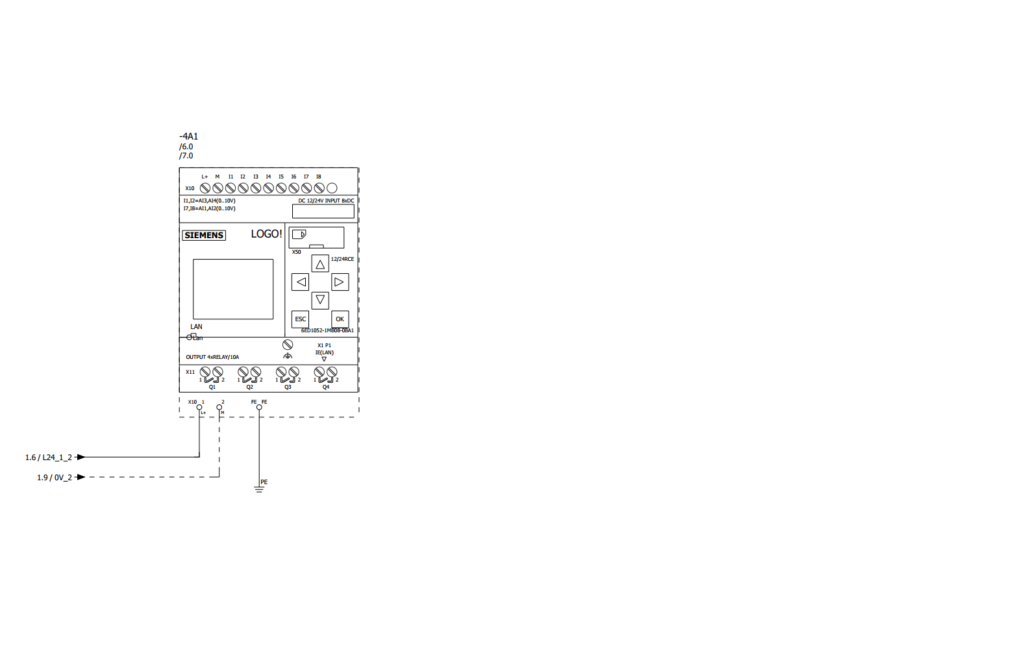

In diesem Beitrag zeige ich dir, wie eine vollständig automatisierte Parkplatzüberwachung mit Ampelsteuerung funktioniert – realisiert mit einer Siemens LOGO! und einem ProLoop 2-Auswertegerät.
Die Anlage erkennt ein- und ausfahrende Fahrzeuge über zwei Induktionsschleifen im Boden und steuert abhängig von der Fahrzeuganzahl die Ampel an der Einfahrt. Zusätzlich kann der Benutzer den Fahrzeugzähler manuell korrigieren – einfach per Tastendruck im Schaltschrank. Ideal für kleine oder mittelgroße Parkplätze, z. B. bei Firmen, Hotels oder Werkstätten.
🧠 Funktionsprinzip

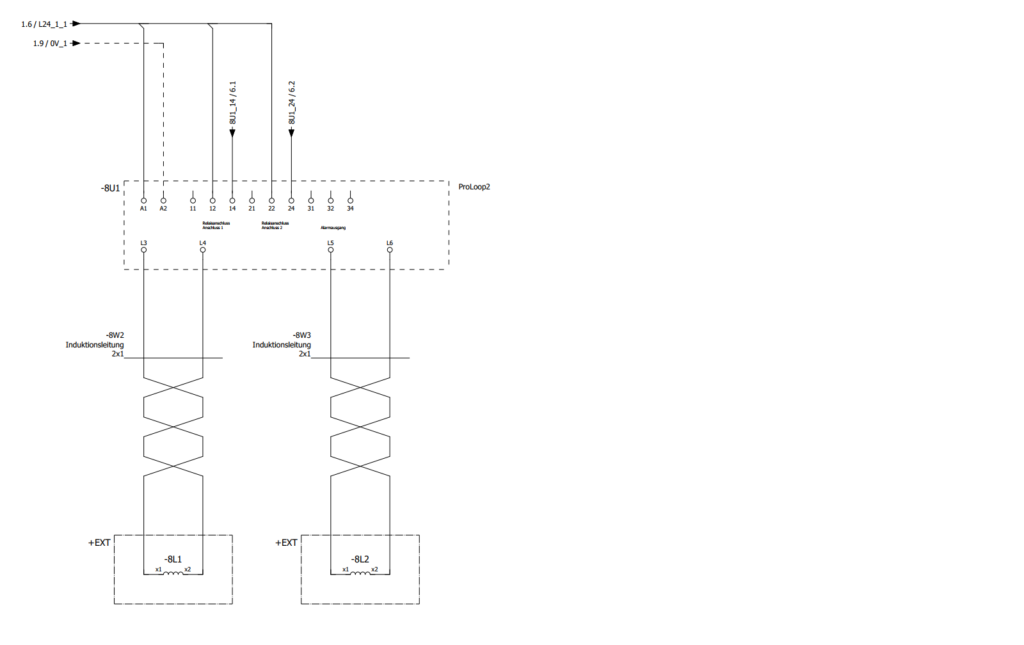

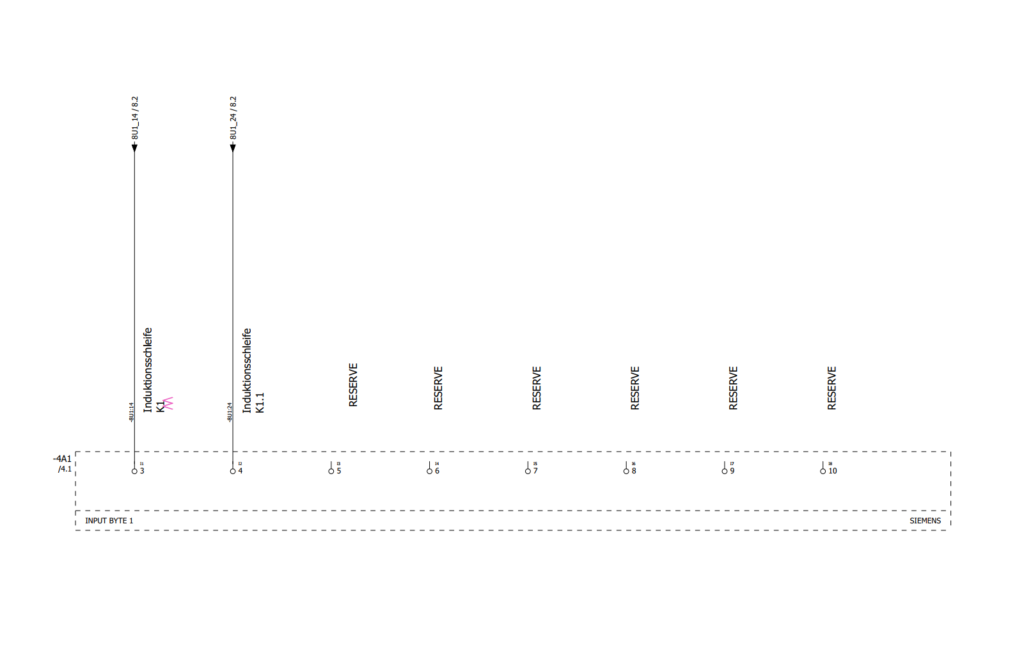

Die Fahrzeugerkennung basiert auf zwei Induktionsschleifen, die mit einem ProLoop 2 verbunden sind. Dieses liefert Signale an die LOGO!, die die Reihenfolge der Schleifen bewertet:
➕ Fahrzeug fährt ein:
- Erst Schleife 1, dann (innerhalb 4 Sekunden) Schleife 2
- Zähler erhöht sich um +1
➖ Fahrzeug fährt aus:
- Erst Schleife 2, dann (innerhalb 4 Sekunden) Schleife 1
- Zähler verringert sich um –1
Die Reihenfolge ist entscheidend – so unterscheidet die Steuerung zuverlässig zwischen Ein- und Ausfahrt.

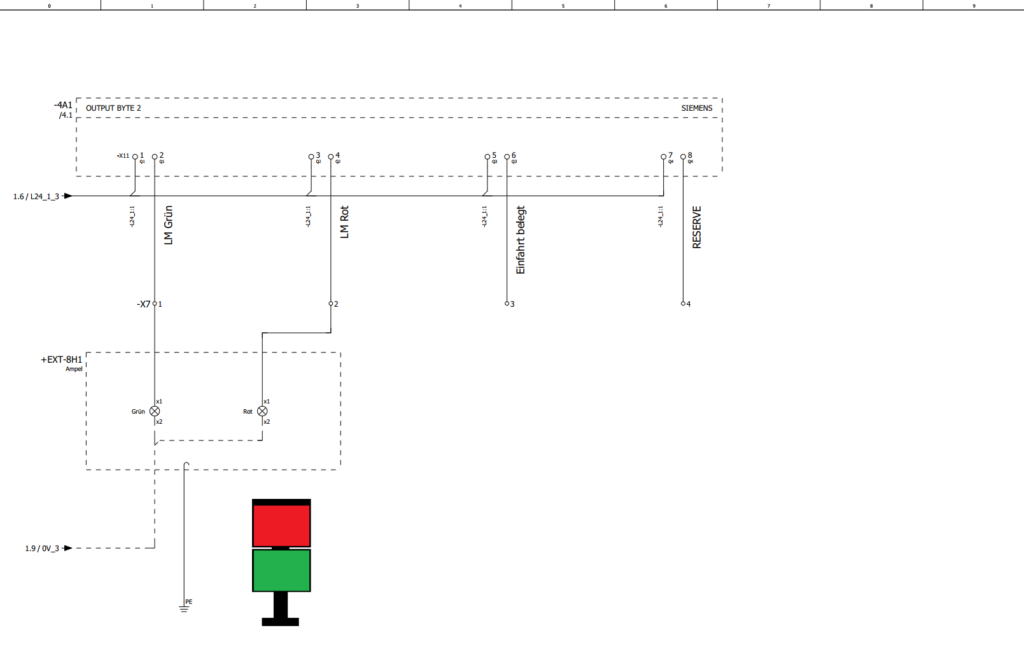

🚦 Ampelsteuerung im Überblick
Die Ampel zeigt dem Fahrer an, ob die Einfahrt erlaubt ist oder nicht:
| Bedingung | Ampelanzeige |
|---|---|
| Weniger als 9 Fahrzeuge | Grünlicht EIN → Einfahrt frei |
| 9 oder mehr Fahrzeuge | Rotlicht EIN → Parkplatz voll |
| Fahrzeug fährt ein | Grün AUS, Rot blinkt für 4 s (1 Hz) |
Die Logik verhindert eine Überfüllung und steuert die Zufahrt vollautomatisch.
🔢 Manuelle Zählerkorrektur

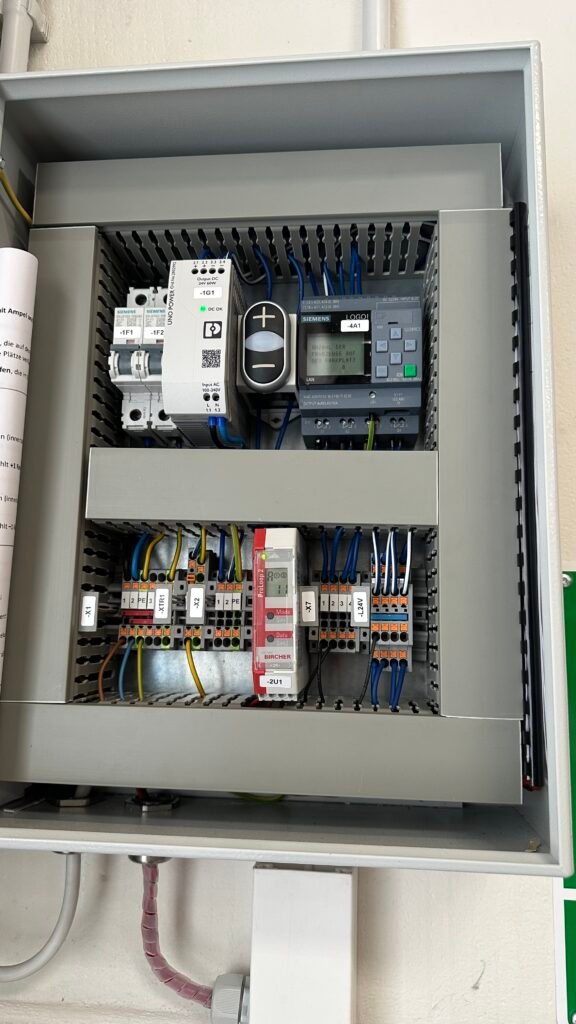

Nicht jedes Fahrzeug wird immer erkannt – zum Beispiel Motorräder oder wenn jemand extrem langsam oder rückwärts fährt. Dafür gibt es zwei Taster im Schaltschrank:
- 🔼 Plus-Taster → Zählt 1 Fahrzeug dazu
- 🔽 Minus-Taster → Zählt 1 Fahrzeug ab
Diese Korrektur ist einfach und sicher – ohne Displaymenüs oder Passwort.

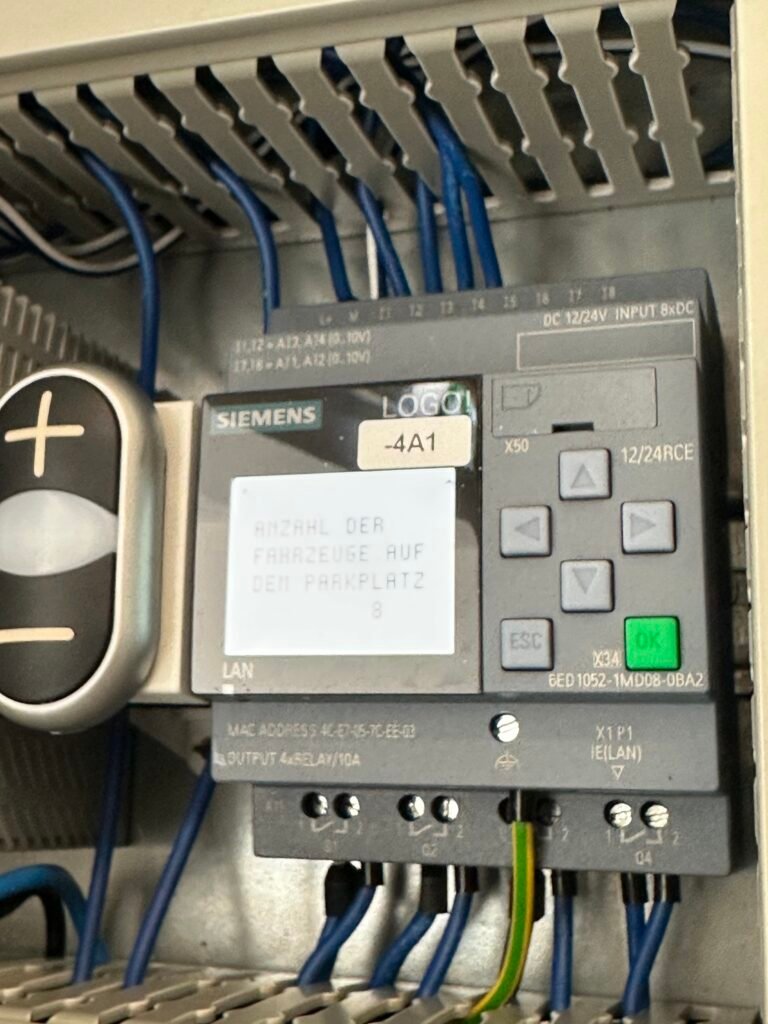

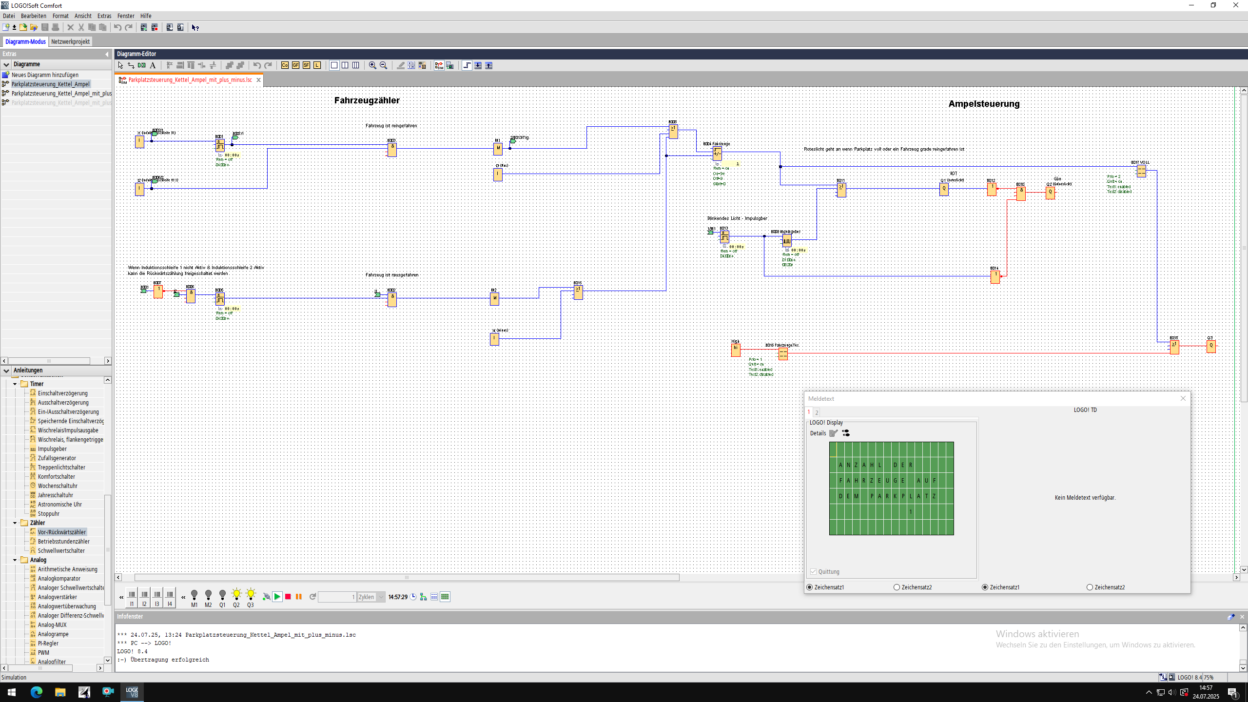

📟 Anzeige auf dem LOGO!-Display
Das integrierte Display der LOGO! zeigt den aktuellen Zustand der Anlage an:
| Anzeige | Bedeutung |
|---|---|
Fahrzeug erkannt | Ein Fahrzeug wurde korrekt erfasst |
Fahrzeug zählt +1 | Einfahrt wurde gezählt |
Fahrzeug zählt -1 | Ausfahrt wurde gezählt |
Parkplatz VOLL! | Zähler ist ≥ 9, Zufahrt gesperrt |
Fahrzeuge: 6 | Anzahl aktuell geparkter Fahrzeuge |
Willkommen | Normale Anzeige bei freiem Parkplatz |
Alle Texte sind übersichtlich gestaltet und erscheinen automatisch, je nach Situation. Die wichtigsten Nachrichten haben eine höhere Priorität (z. B. „VOLL“).
⚠️ Fehlerszenarien & Hinweise
In seltenen Fällen kann die Ampel blinken oder sich nicht ändern:
- Prüfe, ob die Schleifen blockiert oder beschädigt sind
- Kontrolliere die Zähleranzeige und gleiche sie ggf. mit den Tastern an
- Bei anhaltenden Störungen → zuständigen Techniker informieren
🧰 Fazit
Mit einer clever programmierten Siemens LOGO! und einem ProLoop 2 entsteht eine zuverlässige, flexible und einfach bedienbare Parkplatzsteuerung.
Ob für Firmenparkplätze, Tiefgaragen oder Privatgrundstücke – die Lösung lässt sich individuell anpassen und leicht erweitern, z. B. um Schranken, RFID-Zutritt oder Web-Visualisierung.
🔧 Du willst dein eigenes LOGO!-Projekt umsetzen oder brauchst Hilfe beim Programmieren? Dann schreib mir gerne eine Nachricht oder folge meinem Blog für weitere Beispiele und Tipps aus der Praxis.
